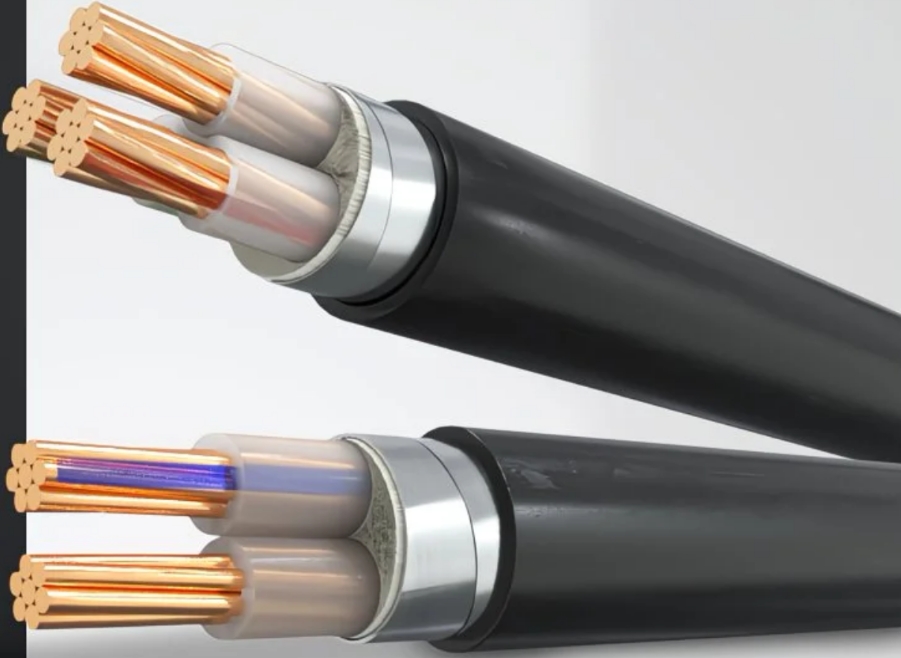

電力電纜的基本結構

一、線芯

①作用是用來傳輸電能，常用材料為銅、鋁。

②截面積（計量單位平方毫米）：為了便于制造和使用電纜的截面采取標準系列規格，我國的規定是：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。

③線芯結構：采取多根細絲絞合成束，之后經過模具進行壓緊，使緊壓系數從0.73提高到0.9以上，有利于進行壓接連接。

④電纜導體電阻：導體本身具有電阻，通過電流時會發熱，其溫升數值是限制電纜載流量的關鍵因素。我們希望導體的電阻越小越好。

二、導體屏蔽層（也稱內屏蔽層、內半導電層）

①導體屏蔽層是擠包在電纜導體上的非金屬層，與導體等電位，體積電阻率為100~1000Ω•m。與導體等電位。

②一般情況3kV及以下低壓電纜沒有導體屏蔽層，6kV及以上的中高壓電纜都必須有導體屏蔽層。

③導體屏蔽層主要作用：消除導體表面的坑洼不平；消除導體表面的尖端效應；消除導體與絕緣之間的孔隙；使導體與絕緣之間緊密的接觸；改善導體周邊的電場分布；對于交聯電纜導體屏蔽層還具有抑制電樹生長和熱屏蔽作用。

三、絕緣層（也稱主絕緣）

①電纜主絕緣具有耐受系統電壓的特定功能，在電纜使用壽命周期內，要長期承受額定電壓和系統故障時的過電壓，雷電沖擊電壓，保證在工作發熱狀態下不發生相對地或相間的擊穿短路。因此主絕緣材料是電纜的質量關鍵。

②交聯聚乙烯是一種良好的絕緣材料，現在得到廣泛的應用,其顏色為青白色半透明。其特性是：較高的絕緣電阻；能夠耐受較高的工頻、脈沖電場擊穿強度；較低的介質損失角正切值；化學性能穩定；耐熱性能好，長期允許運行溫度90℃；良好的機械性能，易于加工和工藝處理。

四、絕緣屏蔽層（也稱外屏蔽層、外半導電層）

①絕緣屏蔽層是擠包在電纜主絕緣上的非金屬層，其材料也是交聯材料，具有半導電的性質，體積電阻率為500~1000Ω•m。與接地保護等電位。

②一般情況3kV及以下低壓電纜沒有絕緣屏蔽層，6kV及以上的中高壓電纜都必須有絕緣屏蔽層。

③絕緣屏蔽層的作用：電纜主絕緣與接地金屬屏蔽之間的過渡，使之有緊密的接觸，消除絕緣與接地導體之間的孔隙；消除接地銅帶表面的尖端效應；改善絕緣表面周邊的電場分布。

④絕緣屏蔽按照工藝分為可剝離型和不可剝離型，一般中壓電纜，35kV及以下采用可剝離型，好的可剝離絕緣屏蔽具有良好的附著力，剝離后沒有半導電顆粒殘留。110kV及以上采用不可剝離型。不可剝離型屏蔽層與主絕緣的結合更緊密，施工工藝要求更高。

五、金屬屏蔽層

①金屬屏蔽層包裹在絕緣屏蔽層外，金屬屏蔽層一般采用銅帶或銅絲，它是將電場限制在電纜內部，保護人身安全的關鍵結構。也是保護電纜免受外界電氣干擾的接地屏蔽層。

②在系統發生接地或短路故障時，金屬屏蔽層是短路接地電流的通道，其截面積應根據系統短路容量、中性點接地方式計算確定，一般10kV系統計算屏蔽層截面積推薦不小于25平方毫米。

③在110kV及以上電纜線路中金屬屏蔽層是由金屬護套構成，既有電場屏蔽作用還有防水密封功能，同時還兼有機械保護功能。

④金屬護套的材料和結構一般采用波紋鋁護套；波紋銅護套；波紋不銹鋼護套；鉛護套等。另外有一種復合護套，是采用鋁箔貼在PVC、PE護套內的結構，在歐美的產品中使用較多。

六、鎧裝層

①在內襯層外纏繞有金屬鎧裝層，一般采用雙層鍍鋅鋼帶鎧裝。其作用是保護電纜內部，防止在施工、運行過程中機械外力對電纜的損傷。也兼有接地防護的作用。

②鎧裝層有多種結構，如鋼絲鎧裝，不銹鋼鎧裝，非金屬鎧裝等，用于特殊電纜結構。

七、外護套

①這是電纜最外邊的保護，一般采用聚氯乙烯（PVC）聚乙烯(PE)，都是絕緣材料，采用擠包成形。按照技術要求，一般采用的是阻燃聚氯乙烯（PVC）。適應冬季寒冷和夏季炎熱的要求，不開裂，不軟化。

②外護套主要的作用是密封防止水分侵入，保護鎧裝層不受腐蝕，防止電纜故障引發的火災擴大。

③在外護套上還打印有電纜的特性信息，如規格、型號、生產年份、制造廠、連續計米長度等。

電纜的包裝、運輸、保管

1、電纜的包裝需要使用電纜盤，有鐵盤、木盤和鐵框木盤，盤的外徑對運輸、保管的成本影響較大，用于10kV及以下電纜的盤徑以3.2米以下為宜，盤寬以不超過2.2米為好，對于超過3.5米的要用特殊的運輸車。

2、每盤電纜的重量與電纜的規格型號和長度有關，一般中低壓電纜單盤長度在500米左右，重量在3－10噸。

3、在運輸裝卸過程中，不應使電纜及電纜盤受到損傷。嚴禁將電纜盤直接由車上推下。電纜盤不應平放運輸、平放貯存。

4、運輸或滾動電纜盤前，必須保證電纜盤牢固，電纜繞緊。滾動時必須順著電纜盤上的箭頭指示或電纜的纏緊方向。

5、電纜在運輸、保管中封頭應進行保護，可靠密封，防止受潮進水。當外觀檢查有懷疑時，應進行受潮判斷或試驗。保管中封頭有損壞應立即處理。

6、電纜保管應集中分類存放，并應標明型號、電壓、規格、長度。電纜盤之間應有通道。地基應堅實，當受條件限制時，盤下應加墊，存放處不得積水。當電纜盤有損壞時，應及時更換。

7、充油電纜在運輸、保管中應保持壓力油箱、油管、閥門和壓力表完好。保管期應經常檢查油壓，并作記錄，油壓不得降至最低值。當油壓降至零或出現真空時，應及時處理。
